[시스코 보안 아카데미 1기] 교육 19일차 정리 (HSRP)

HSRP

• Gateway의 이중화 기술
• Gateway 두개 중 Priority 값을 깁나으로 Main Gateway를 선택
• Active는 Main Gateway, standby는 대기하는 Gateway
• Active는 DR Standby는 BDR라고 생각하면 쉬움.
• Router 0

  • int gi0/0/0
    ip add 203.230.7.1 255.255.255.0
    standby 1 ip 203.230.7.100
    standby 1 priority 100
    standby  1 preempt
    no shut


• Router 1

  • int gi0/0/0
    ip add 203.230.7.2 255.255.255.0
    standby 1 ip 203.230.7.100
    standby 1 priority 50
    standby  1 preempt
    no shut


• VLAN과 HSRP를 같이 사용하면 VLAN 별로 트래픽을 로드 밸런싱할 수 있음.

  int vlan 10
  standby 10 ip 203.230.10.1
  standby 10 priority 100
  standby 10 preempt
  no shut

  int vlan 20
  standby 20 ip 203.230.20.1
  standby 20 priority 50
  standby 20 preempt
  no shut

  int vlan 30
  standby 30 ip 203.230.30.1
  standby 30 priority 100
  standby 30 preempt
  no shut

  int vlan 40
  standby 40 ip 203.230.40.1
  standby 40 priority 50
  standby 40 preempt
  no shut
  ​

실습 토폴로지

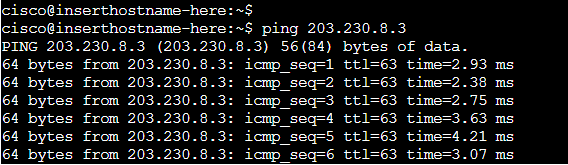

203.230.7.7 -> 203.230.8.3

203.230.8.3 -> 203.230.7.7

R1) standby

R2) standby

​
